Trong xây dựng hiện đại, công tác ván khuôn chiếm tới 20% – 30% chi phí phần thô và quyết định trực tiếp đến an toàn chịu lực của công trình. Để đạt được chất lượng tốt nhất, quy trình gia công và lắp dựng cần tuân thủ những tiêu chuẩn kỹ thuật khắt khe.
1. Vai Trò Và Yêu Cầu Kỹ Thuật Của Ván Khuôn
Ván khuôn là hệ thống khuôn đúc tạm thời để tạo hình kết cấu bê tông cốt thép. Theo tài liệu chuyên ngành, một hệ thống ván khuôn đạt chuẩn phải đáp ứng 3 yếu tố “vàng”:
Độ chính xác: Hình dáng, kích thước và vị trí phải khớp tuyệt đối với bản vẽ thiết kế.
Độ bền cứng: Phải chịu được trọng lượng bê tông tươi, cốt thép và các tải trọng động trong quá trình thi công (đầm dùi, người đi lại) mà không bị biến dạng, phình võng.
Độ kín khít: Các mối nối phải khít để không làm mất nước xi măng, đảm bảo chất lượng bê tông sau khi đông kết.
2. Quy Trình Gia Công Ván Khuôn Tại Hiện Trường

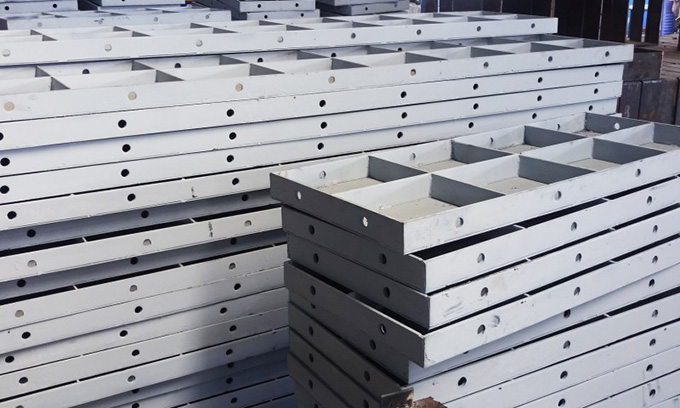

Gia công ván khuôn là bước chuẩn bị quan trọng để tối ưu hóa thời gian lắp dựng. Tùy vào loại vật liệu (ván gỗ tự nhiên, gỗ dán phủ phim, hay ván khuôn thép), quy trình bao gồm:
Thiết kế ván khuôn: Tính toán áp lực bê tông để chọn độ dày ván và khoảng cách hệ xương đỡ.
Lấy dấu và cắt xẻ: Sử dụng máy cắt chuyên dụng để đảm bảo đường cắt thẳng, đúng kích thước.
Gia công sườn cường lực: Đóng các thanh nẹp gỗ hoặc khung thép chịu lực vào mặt sau của tấm ván.
Sơn hoặc phủ chất chống dính: Giúp việc tháo dỡ (dỡ khuôn) dễ dàng hơn và không làm bong tróc bề mặt bê tông.
3. Kỹ Thuật Lắp Dựng Cho Từng Loại Kết Cấu
Dựa trên các sơ đồ kỹ thuật, chúng ta có các biện pháp thi công điển hình:

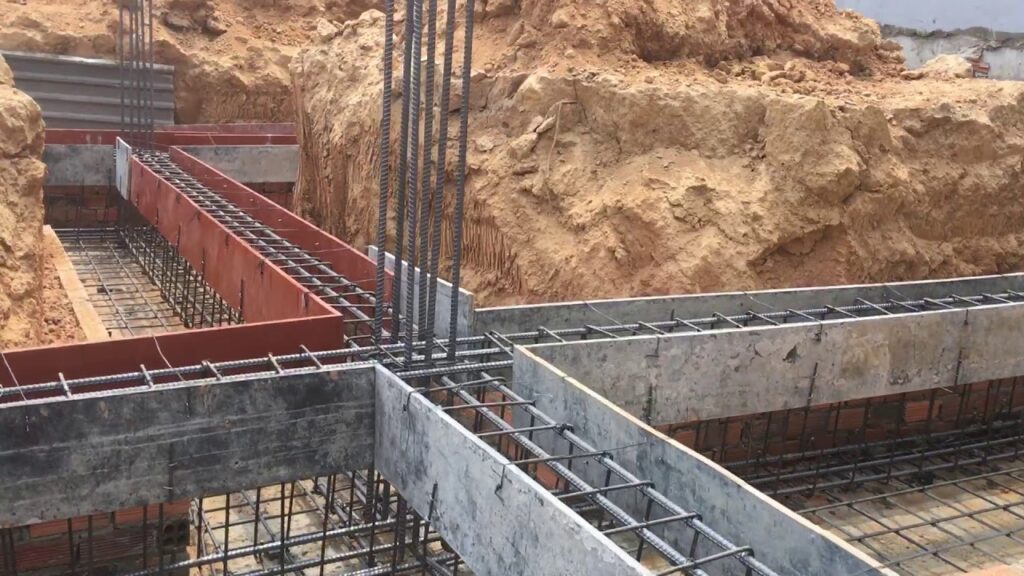

3.1. Ván khuôn móng và cổ cột
Sử dụng các tấm ván khuôn ghép lại theo kích thước đài móng.
Cố định bằng hệ thống thanh chống xiên và cọc tiêu đóng sâu xuống đất để tránh xê dịch khi đổ bê tông khối lớn.
3.2. Ván khuôn cột

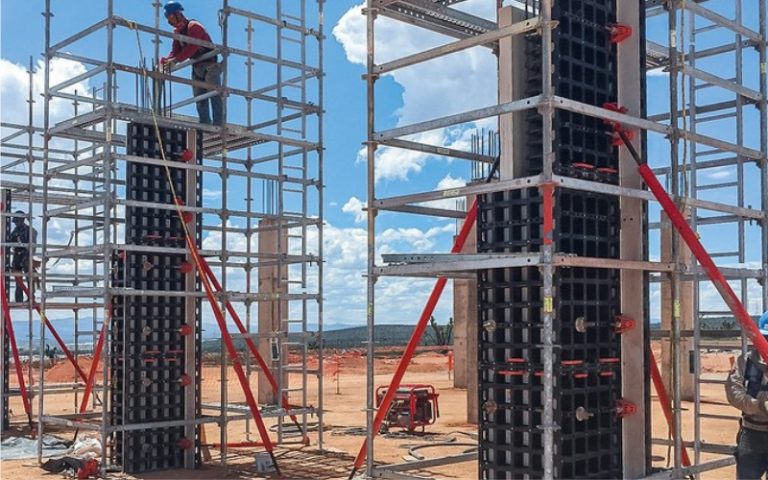

Ván khuôn cột vuông/chữ nhật: Thường dùng gỗ phủ phim hoặc thép định hình. Quan trọng nhất là hệ thống gông cột (khoảng cách giữa các gông từ 40cm – 60cm) để chống phình bụng.
Ván khuôn cột tròn: Sử dụng các tấm thép uốn cong hoặc ống nhựa định hình đặc biệt.

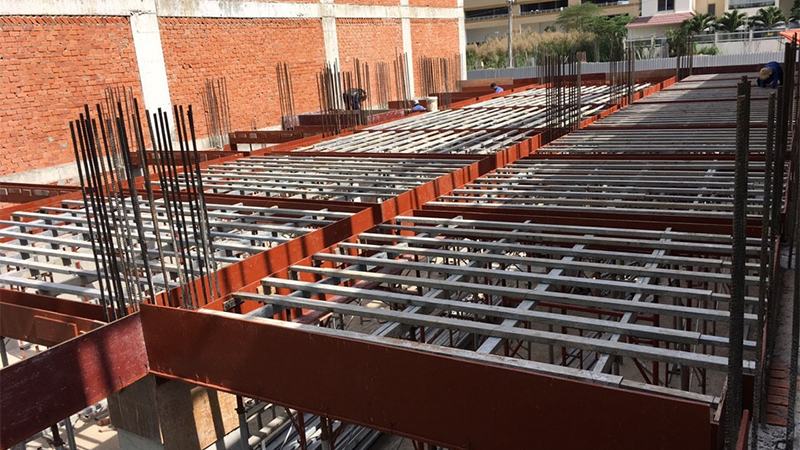

3.3. Ván khuôn dầm, sàn
Đáy dầm: Phải được đặt trên hệ giáo chống vững chắc. Đối với dầm có khẩu độ lớn (L > 4m), cần thiết kế độ võng thi công (vồng lên) khoảng 1/1000 khẩu độ.
Thành dầm: Được liên kết với đáy dầm và cố định bằng các thanh giằng ngang.
Ván sàn: Các tấm ván được đặt lên hệ xà gồ (lớp 1) và sườn ngang (lớp 2).
4. Dịch Vụ Gia Công & Lắp Dựng Ván Khuôn Hoàng Hùng
Với lợi thế là đơn vị sở hữu hệ sinh thái thiết bị xây dựng và đội ngũ thợ lành nghề, Hoàng Hùng cung cấp dịch vụ chuyên nghiệp hàng đầu:
Ưu điểm vượt trội:
Hệ thống ván khuôn đa dạng: Chúng tôi sử dụng đa dạng từ ván khuôn nhôm (Alu-form) cho các tòa nhà cao tầng đến gỗ phủ phim chất lượng cao cho nhà phố, đảm bảo bề mặt bê tông mịn, không cần tô trát nhiều.
Ứng dụng công nghệ: Hoàng Hùng sử dụng phần mềm để tính toán tối ưu hóa việc phân chia tấm ván, giảm thiểu hao hụt vật tư lên đến 15%.
Hệ giáo chống an toàn: 100% sử dụng giáo nêm, giáo ringlock chịu lực cao, đảm bảo an toàn tuyệt đối ngay cả với những kết cấu vượt nhịp lớn.
5. Báo Giá Dịch Vụ Lắp Dựng Ván Khuôn (Tham khảo 2026)
Mức giá dưới đây dựa trên biến động thị trường và năng lực tối ưu hóa chi phí của Hoàng Hùng:
| Hạng mục công việc | Đơn vị | Đơn giá nhân công (VNĐ) | Đơn giá trọn gói (Vật tư + NC) |
| Ván khuôn Móng, Bể nước | m2 | 80.000 – 100.000 | 250.000 – 320.000 |
| Ván khuôn Cột, Vách | m2 | 120.000 – 150.000 | 350.000 – 450.000 |
| Ván khuôn Dầm, Sàn | m2 | 90.000 – 130.000 | 280.000 – 380.000 |
| Cầu thang bộ | m2 | 150.000 – 200.000 | 450.000 – 600.000 |
Lưu ý:
Báo giá trên áp dụng cho ván khuôn gỗ phủ phim tái sử dụng nhiều lần.
Giá thực tế có thể thay đổi tùy thuộc vào độ phức tạp của kiến trúc, độ cao tầng và khối lượng thi công thực tế.
Hoàng Hùng luôn có chính sách chiết khấu tốt cho khách hàng sử dụng dịch vụ xây nhà trọn gói.
6. Những Lưu Ý Khi Tháo Dỡ Ván Khuôn (Dỡ Khuôn)
Không được tháo dỡ ván khuôn tùy tiện. Thời gian tháo dỡ phải căn cứ vào tốc độ phát triển cường độ bê tông:
Ván khuôn thành (cột, dầm): Tháo dỡ khi bê tông đạt cường độ > 50kg/cm2 (thường sau 24h – 48h).
Ván khuôn đáy (dầm, sàn): Chỉ được tháo khi bê tông đạt cường độ thiết kế theo quy định (thường từ 7 – 21 ngày tùy khẩu độ và phụ gia).
7. Phân Tích Sâu: Các Loại Ván Khuôn Thịnh Hành & Xu Hướng 2026
Không chỉ dừng lại ở gỗ và thép, thị trường năm 2026 chứng kiến sự lên ngôi của các loại vật liệu thông minh:
7.1. Ván khuôn nhựa Composite (Plastic Formwork)
Đặc điểm: Trọng lượng siêu nhẹ, không thấm nước, bề mặt láng mịn tuyệt đối.
Ưu điểm tại Hoàng Hùng: Có thể tái sử dụng lên đến 100 lần, giúp giảm chi phí vật tư cho chủ đầu tư trong các dự án cao tầng.

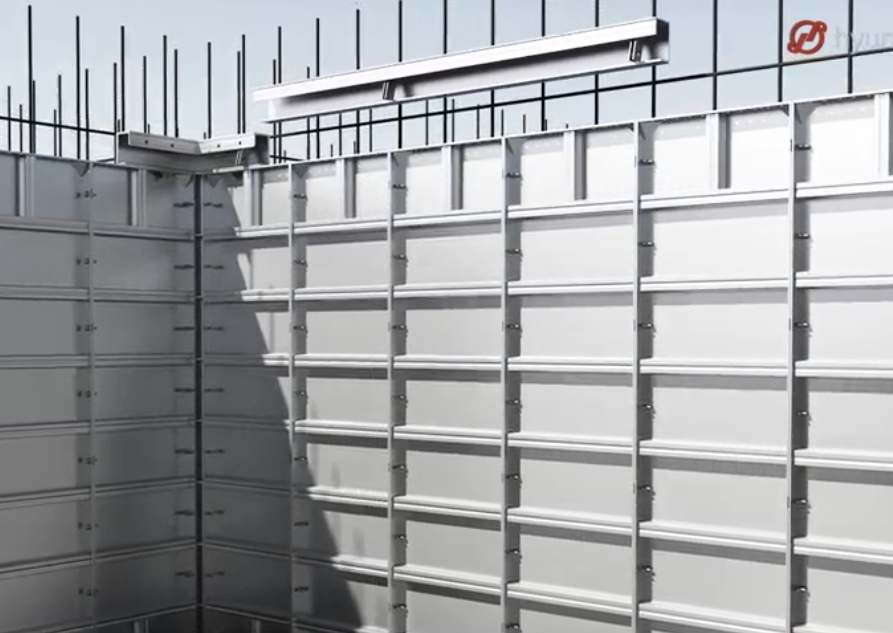

7.2. Ván khuôn nhôm (Aluminum Formwork – Alu-Form)
Tại sao nên dùng: Đây là “vũ khí” cho các công trình có thiết kế điển hình (như chung cư, khách sạn). Tốc độ lắp dựng cực nhanh (chu kỳ 4-5 ngày/tầng).
Hiệu quả: Bề mặt bê tông sau khi dỡ khuôn đạt chuẩn “bê tông trần”, không cần trát vữa, giúp tiết kiệm chi phí hoàn thiện.
8. Chi Tiết Kỹ Thuật: Hệ Thống Giằng Chống & Phụ Kiện
Một hệ ván khuôn vững chắc không thể thiếu hệ phụ kiện đồng bộ. Dựa trên các hình ảnh kỹ thuật, chúng ta cần lưu ý:
Ty ren & Bát chuồn (Tie-rod): Sử dụng loại thép chịu lực D12, D17 để xuyên tâm cột/dầm. Đây là bộ phận chịu áp lực ngang lớn nhất khi đổ bê tông.

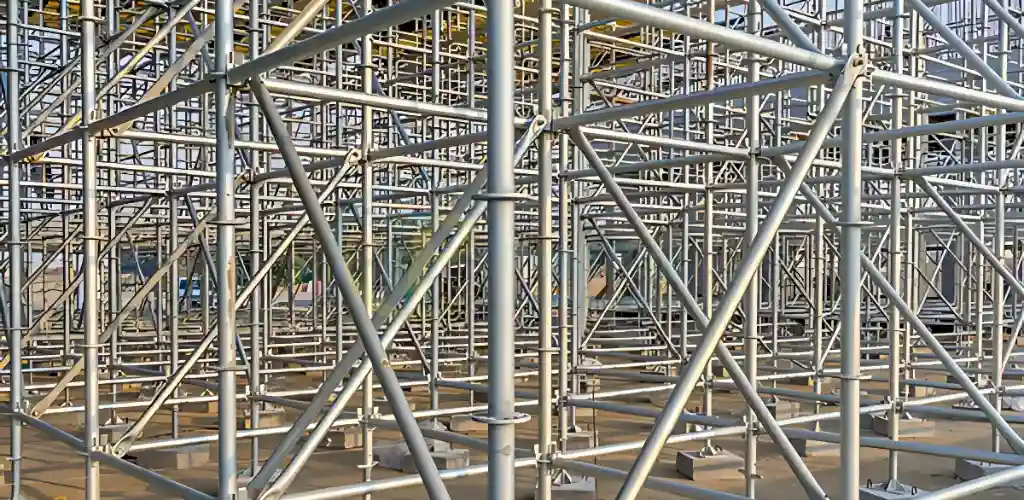

Hệ giáo Nêm/Ringlock: Thay thế hoàn toàn giáo tiệp truyền thống. Hệ Ringlock với các đĩa liên kết 8 hướng giúp hệ chống sàn không bị rung lắc, đảm bảo an toàn tuyệt đối cho công nhân.
Kích tăng (Base Jack): Cho phép điều chỉnh cao độ ván khuôn chính xác đến từng milimet (mm), đảm bảo cốt sàn không bị sai lệch.
9. Phân Tích Rủi Ro & Biện Pháp Khắc Phục (Troubleshooting)
Với 10 năm kinh nghiệm, Hoàng Hùng đúc kết các sự cố thường gặp và cách xử lý:
| Sự cố | Nguyên nhân | Biện pháp phòng ngừa của Hoàng Hùng |
| Phình/Bửa khuôn | Hệ gông quá thưa hoặc ty ren bị tuột. | Kiểm tra mô-men xoắn bát chuồn bằng máy chuyên dụng trước khi đổ. |
| Mất nước xi măng | Khe hở giữa các tấm ván quá lớn. | Sử dụng băng dính chuyên dụng hoặc xốp chèn tại các mối nối ván khuôn. |
| Rỗ bề mặt bê tông | Không quét chất chống dính hoặc đầm không kỹ. | Quét lớp nhũ tương chống dính đạt chuẩn và sử dụng máy đầm dùi tần số cao. |
| Sập giáo chống | Nền đất yếu hoặc giáo không có giằng chéo. | Lót tấm sàn (Base plate) dưới chân giáo và lắp đủ 100% giằng chéo hệ Ringlock. |
10. Quy Trình Nghiệm Thu Ván Khuôn 5 Bước Tại Hoàng Hùng
Trước khi ký lệnh “Đổ bê tông”, đội ngũ giám sát của chúng tôi thực hiện quy trình nghiệm thu nghiêm ngặt:
Nghiệm thu kích thước hình học: Đo đạc chiều dài, chiều rộng, độ cao cốt sàn bằng máy Laser.
Nghiệm thu độ thẳng đứng & độ phẳng: Sử dụng dây dọi hoặc máy toàn đạc để đảm bảo cột không bị nghiêng.
Kiểm tra độ kín khít: Đảm bảo không còn khe sáng tại các mối nối.
Kiểm tra vệ sinh: Dùng máy thổi bụi và vòi xịt áp lực cao để làm sạch mùn cưa, rác trong hố móng/cột.
Nghiệm thu hệ chống: Lắc thử hệ giáo để đảm bảo độ cứng vững, không có chân giáo nào bị hổng.
11. Ứng Dụng Chuyển Đổi Số Trong Quản Lý Ván Khuôn
Là đơn vị tiên phong “AI-First”, Hoàng Hùng áp dụng công nghệ vào công tác ván khuôn như sau:
Mô phỏng 4D: Chúng tôi mô phỏng trình tự lắp dựng ván khuôn trên phần mềm trước khi ra hiện trường, giúp phát hiện các điểm xung đột giữa ván khuôn và cốt thép.
Tính toán cường độ bằng AI: Dựa vào nhiệt độ môi trường và mác bê tông, AI sẽ dự báo chính xác thời điểm bê tông đạt 75% – 85% cường độ để ra lệnh tháo dỡ ván khuôn sớm, rút ngắn tiến độ đến 20%.
12. Báo Giá Mở Rộng & Các Gói Thầu Linh Hoạt
Để đáp ứng đa dạng nhu cầu, chúng tôi bổ sung các gói dịch vụ phụ trợ:
12.1. Gói Nhân công chuyên biệt
Dành cho các đơn vị đã có sẵn vật tư:
Gia công & lắp dựng ván khuôn nhà phố: 100.000 – 130.000 VNĐ/m2.
Lắp dựng ván khuôn nhôm (Dự án cao tầng): Liên hệ báo giá theo khối lượng (từ 5.000m2 trở lên).
12.2. Gói Thuê thiết bị (Cốp pha & Giáo chống)
Giáo Ringlock: 2.000 – 3.500 VNĐ/bộ/ngày.
Ván phủ phim 18mm: 15.000 – 25.000 VNĐ/tấm/lần dùng.
14. Kỹ Thuật Lắp Dựng Ván Khuôn Xà Dầm & Giằng Móng
Dầm và giằng móng là bộ phận chịu lực uốn chính của công trình, quy trình lắp dựng tại Hoàng Hùng được chuẩn hóa như sau:
Xác định tim cốt & Độ cao: Sử dụng máy thủy bình để thiết lập cao độ đáy dầm chính xác tuyệt đối.
Lắp dựng đáy dầm: Đặt các tấm ván đáy lên hệ xà gồ đỡ. Lưu ý với các dầm nhịp lớn (L > 4m), chúng tôi luôn tạo độ vồng thi công (khoảng 0.3% nhịp) để bù trừ độ võng khi đổ bê tông.
Lắp ván thành: Ván thành được liên kết với ván đáy bằng nẹp gỗ hoặc ke thép. Để chống lại áp lực ngang, hệ thống thanh chống xiên và giằng ngang được lắp đặt với khoảng cách không quá 60cm.
Hệ xương đỡ: Sử dụng tổ hợp thép hộp 50x100mm làm xà gồ chính và thép 50x50mm làm sườn ngang để đảm bảo dầm không bị “vặn” hay “lắc”.
15. Kỹ Thuật Ván Khuôn Sàn & Hệ Giáo Chống Ringlock
Ván khuôn sàn chiếm diện tích lớn nhất và là nơi công nhân đi lại nhiều nhất.
Trải ván sàn: Chúng tôi ưu tiên dùng gỗ dán phủ phim 18mm. Các mối nối tấm được dán băng keo chuyên dụng để bề mặt sàn sau khi dỡ khuôn mịn như gương, không có đường lằn.

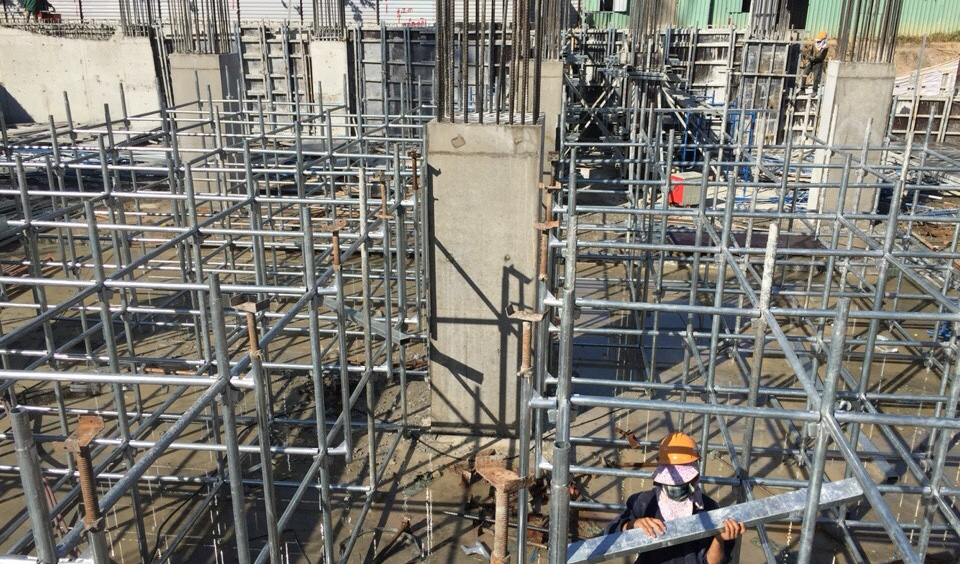

Hệ giáo chống: Tùy theo độ dày sàn (từ 12cm đến 30cm), kỹ sư Hoàng Hùng sẽ tính toán mật độ giáo chống. Thông thường, khoảng cách giữa các cột giáo là 0.9mx1.2m hoặc 1.2mx1.2m.
Lưu ý kỹ thuật: Tại các vị trí tiếp giáp giữa dầm và sàn, ván sàn phải được đặt gối lên ván thành dầm để tránh hiện tượng “chảy nước xi măng” gây rỗ cạnh dầm.
16. Kỹ Thuật Lắp Dựng Ván Khuôn Cầu Thang Bộ
Đây là kết cấu khó nhất do độ dốc và hình dạng phức tạp.
Ván khuôn đáy bản thang: Được lắp dựng theo độ dốc thiết kế, tựa trên hệ giáo chống phân bậc.
Ván khuôn thành thang & Ván khuôn bậc:
Sử dụng ván gỗ dày để làm thành thang.
Các tấm ván tạo bậc (vách bậc) được lắp sau khi đã bố trí cốt thép.
Mẹo: Chúng tôi lắp thêm các thanh giằng dọc đè lên các vách bậc để khi đổ bê tông từ trên xuống, áp lực đẩy không làm “bật” các bậc thang lên.
17. Quy Trình Tháo Dỡ Ván Khuôn (Dỡ Khuôn) Tiêu Chuẩn
Tháo dỡ ván khuôn đúng thời điểm là yếu tố quyết định để tránh nứt gãy kết cấu. Theo trang tài liệu cuối, Hoàng Hùng tuân thủ:
Ván khuôn thành (Cột, dầm, tường): Tháo dỡ sau 24 – 48 giờ khi bê tông đã định hình và đạt cường độ khoảng 50kg/cm2. Việc tháo sớm giúp chúng tôi bắt đầu công tác bảo dưỡng nước kịp thời.
Ván khuôn đáy dầm sàn: * Dưới 2m: Tháo khi bê tông đạt 50% cường độ (70kg/cm2).
Từ 2m – 8m: Tháo khi đạt 70% cường độ (140kg/cm2).
Trên 8m: Chỉ tháo khi đạt 100% cường độ.
Thứ tự tháo dỡ: Luôn theo nguyên tắc “Cái gì lắp sau thì tháo trước, lắp trước tháo sau”. Tháo hệ thống giằng, chống xiên trước, sau đó đến ván thành và cuối cùng là ván đáy.
18. Giải Pháp “Xanh” & Tối Ưu Chi Phí Tại Hoàng Hùng
Trong kỷ nguyên xây dựng bền vững 2026, Hoàng Hùng không chỉ chú trọng kỹ thuật mà còn quan tâm đến môi trường:
Tái sử dụng tối đa: Thiết kế ván khuôn theo dạng module để có thể luân chuyển từ tầng này sang tầng khác, hạn chế rác thải gỗ ra môi trường.
Chất tách khuôn sinh học: Sử dụng các loại dầu tách khuôn gốc thực vật, không gây mùi khó chịu và không ảnh hưởng đến lớp sơn bả sau này.
